VAN ĐIỆN TỪ - LỰA CHỌN THÔNG MINH CHO HỆ THỐNG KHÍ NÉN CÔNG NGHIỆP (HÀNG CÓ SẴN)

VAN ĐIỆN TỪ - LỰA CHỌN THÔNG MINH CHO HỆ THỐNG KHÍ NÉN CÔNG NGHIỆP

1. Giới thiệu van điện từ

Van điện từ hay còn gọi là van khí nén có tên tiếng anh là solenoid valve. Đúng như tên gọi của nó, van sử dụng từ trường để đóng mở, kiểm soát lưu chất trong các đường ống. Van điện từ sử dụng nguồn điện 24V, 220V xoay chiều hoặc một chiều. Van điện từ có cơ chế đóng mở nhanh, hoạt động ổn định, tốn ít năng lượng và có kích thước nhỏ gọn.

Dựa vào cấu tạo, hệ thống và mục đích sử dụng mà người ta đặt những cái tên phù hợp như van điện từ khí nén, van điện từ hệ thống khí nén, Solenoid valve, van điện từ nước, van điện từ hệ thống điều hoà,...còn nếu trường hợp van có thể tự động đóng/mở, người ta sẽ gọi nó là van điện từ tự động.

Ngày nay van điện từ khí nén được sử dụng khá phổ biến trong các máy khí nén, máy bơm hơi, bộ truyền động khí nén… giúp cho việc điều khiển đóng mở các thiết bị trở nên nhanh chóng và hiệu quả

Van điện từ là gì?

2. Các loại van điện từ

Tùy theo nhu cầu sử dụng và mục đích sử dụng người ta có thể chọn các loại van điều khiển máy nén khác nhau. Mỗi loại sẽ có những đặc điểm riêng biệt, phù hợp với từng công việc.

Cụ thể, van điện từ khí nén thường được chia làm các loại như sau: Van điện từ khí nén 5/2, 5/3, 4/2, 3/2,… theo số cửa và số lượng vị trí truyền động trên thân van.

* Van điện từ khí nén 2/2

Thường được biết đến với tên gọi khác là van phân phối 2 cổng, chuyên dùng cho các hệ thống khí nén nhỏ. Thiết kế của van điện từ khí nén 2/2 siêu nhỏ gọn và cấu tạo tối giản hơn hẳn so với các loại van khác.

- Cấu tạo: Gồm 1 cuộn coil, 1 thân van. Trên thân van có 2 vị trí truyền động và chỉ có 2 cửa gồm 1 cửa khí vào và 1 cửa khí ra.

- Nhiệm vụ: đơn giản là để đóng mở lưu chất qua đường ống, thường được lắp đặt để đóng mở khi cung cấp khí, gas qua đường ống.

* Van điện từ khí nén 3/2

Van điện từ máy nén khí 3/2 là một sản phẩm được sử dụng khá phổ biến và rất dễ tìm mua hiện nay. Đây là loại van đảo chiều, không chỉ để cung cấp mà còn giúp điều khiển dòng khí nén.

- Cấu tạo: Tương tự như các loại van điện từ khác gồm thân van và cuộn coil điện.

- Trên thân van có 3 cửa và 2 vị trí truyền động: cửa cấp khí nén, cửa khí nén làm việc và 1 cửa xả khí nén.

- Có loại 1 đầu điện và 2 đầu điện.

- Sử dụng trong các dây chuyền hoặc mạch điện tử,…

* Van điện từ khí nén 4/2

Van điện từ khí nén 4/2 cũng là một loại van đảo chiều nhưng không thật sự phổ biến như các loại khác, nó chủ yếu được sử dụng trong hệ thống khí nén tác động đơn

- Cấu tạo thân van gồm có 4 cửa khí và 2 vị trí, gồm: 1 cửa khí vào, 2 cửa khí làm việc (cửa khí ra, kết nối với cửa khí xy lanh), 1 cửa khí xả

- Sử dụng cho hệ thống khí nén tác động đơn.

* Van điện từ khí nén 5/2

Đây là loại van được sử dụng phổ biến nhất hiện nay, với giá thành phải chăng và dễ dàng tìm mua tại các cơ sở, kho phụ kiện khí nén.

- Cấu tạo thân van điện từ khí nén gồm 2 vị trí truyền động và 5 cửa, trong đó có: 1 cửa khí vào (cung cấp khí nén), 2 cửa khí ra (kết nối với 2 cửa của xy lanh khí nén), 2 cửa xả khí dư

- Thường dùng trong các hệ thống xy lanh 2 chiều hoặc các bộ điều khiển khí nén.

* Van điện từ khí nén 5/3

Van điện từ máy nén khí 5/3 cũng được sử dụng khá phổ biến trong các hệ thống lò hơi, dây chuyền đóng gói, in ấn, máy siết ốc,…

- Cấu tạo tương tự van điện từ khí nén 5/2 nhưng trên thân van có 3 vị trí truyền động.

- Phù hợp để điều khiển xy lanh đơn, xy lanh kép,…

Hầu hết các loại van điện từ này đều có thể sử dụng nguồn điện 12V, 24V, 110V hoặc 220V tùy theo loại coil điện mà người dùng chọn. Ngoài ra, cũng có loại van 1 đầu điện, hoặc 2 đầu điện ứng với mỗi loại van để đáp ứng đa dạng nhu cầu công việc

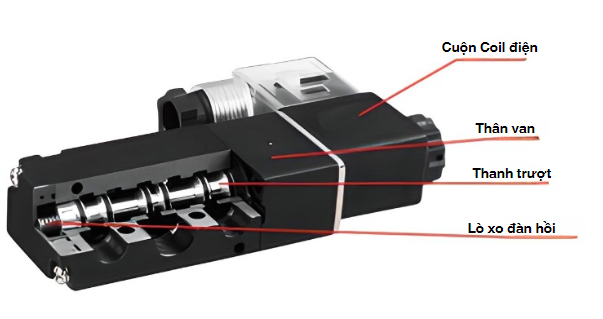

3. Cấu trúc chung của van điện từ

Van điện từ máy nén khí được vận hành nhờ dòng điện đi qua, giúp cuộn coil sản sinh từ trường điều khiển van đóng, mở. Van có cấu tạo đơn giản gồm các bộ phận như:

• Thân van: Dùng để bao bọc các bộ phận nhỏ bên trong van và kết nối van với hệ thống.
• Cổng vào nơi tiếp nhận luồng khí nén đi vào van.
• Cổng ra: Van sẽ điều hướng luồng khí từ cổng vào đến cống ra. Cổng ra cuối cùng được kết nối với hệ thống mục tiêu nơi sử dụng khí nén.
• Cổng vào: Nơi tiếp nhận dòng khí bắt đầu đi vào van.
• Cuộn coil: Đóng vai trò sản sinh từ trường giúp điều khiển van. Cuộn coil thường được chế tạo từ đồng, một vật liệu dẫn điện tốt, giúp hạn chế việc thất thoát năng lượng.
• Nòng van: Hay còn được gọi là thanh trượt hay Piston. Khi có dòng điện từ trường sẽ hút bộ phận này giúp piston di chuyển lên xuống. Nhờ đó mà van được đóng, mở điều khiển hướng đi của luồng khí.
• Cổng xả: có tác dụng xả khí từ bên trong van ra ngoài.

​​​​​​ Cấu tạo của van điện từ

Video giới thiệu van điện từ FESTO : https://www.youtube.com/watch?v=EZtcbb2igJ4

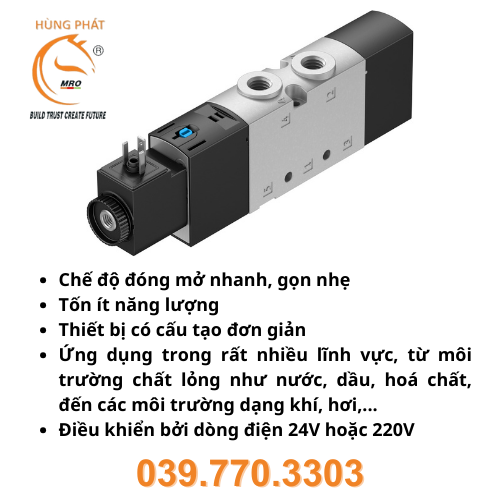

4. Các đặc điểm nổi bật của van điện từ

- Chế độ đóng mở nhanh, gọn nhẹ, an toàn, hoạt động ổn định

- Tốn ít năng lượng và có thiết kế nhỏ gọn

- Thiết bị có cấu tạo đơn giản và được ứng dụng rất nhiều trong công nghiệp như: hệ thống thuỷ lực, khí nén,...

- Van được ứng dụng trong rất nhiều lĩnh vực, từ môi trường chất lỏng như nước, dầu, hoá chất, đến các môi trường dạng khí, hơi,...

- Van điện từ được điều khiển bởi dòng điện 24V hoặc 220V

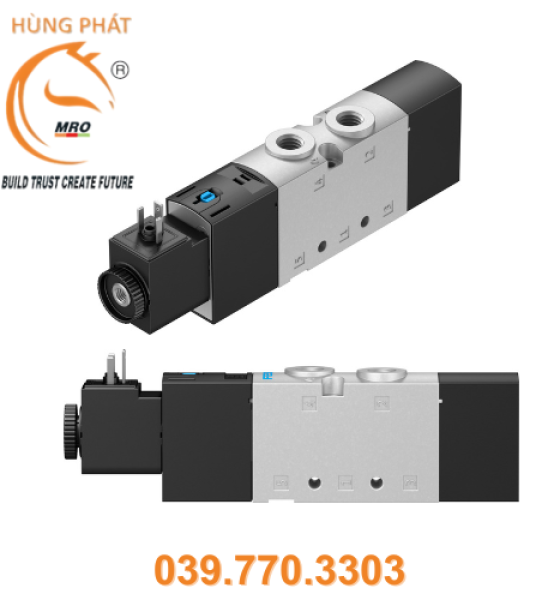

Đặc điểm của van điện từ

5. Nguyên lý hoạt động của van điện từ

Van điện từ khí nén hoạt động dựa trên nguyên lý điện từ và áp suất khí nén để điều khiển luồng khí vào và ra khỏi van. Khi một tín hiệu điện được đưa vào cuộn dây điện, van an toàn khí nén sẽ tạo ra một từ trường điện, làm cho van di chuyển và mở hay đóng các lỗ kết nối.

Nếu van khí nén được thiết kế để mở các lỗ kết nối, khi tín hiệu điện được đưa vào cuộn dây điện, van sẽ di chuyển và mở các lỗ kết nối. Khi tín hiệu được ngừng, van sẽ đóng các lỗ kết nối bằng cách sử dụng lực của nắp van hoặc lò xo.

Trong hệ thống khí nén, áp suất khí nén được sử dụng để điều khiển luồng khí vào và ra khỏi van điện từ. Khi áp suất khí nén được đưa vào van điện từ, nó sẽ tác động lên piston bên trong van, đẩy van di chuyển và mở hay đóng các lỗ kết nối.

Kết hợp giữa nguyên lý điện từ và áp suất khí nén giúp van điện từ khí nén hoạt động chính xác và ổn định. Van điện từ khí nén được sử dụng rộng rãi trong các hệ thống điều khiển tự động trong nhiều ngành công nghiệp, từ sản xuất ô tô đến chế tạo máy móc.

6. Ưu và nhược điểm của van điện từ

* Ưu điểm

- Dễ dàng tìm mua, đặt hàng vì có độ phổ biến cao tại các cửa hàng, công ty hay đại lý

- Thiết kế nhỏ gọn trọng lượng thấp nhưng vẫn đảm bảo độ bền, chắc chắn trong khi sử dụng

- Hoạt động của van nhanh chóng, chính xác, thời gian mở van chỉ khoảng 2-3 giây

- Lắp đặt dễ dàng với dạng ốp liền thân hoặc rời. Thuận tiện cho việc sửa chữa cũng như bảo dưỡng

- Khả năng hoạt động chính xác và truyền năng lượng đi xa

- Sử dụng đa dạng nguồn điện áp 12V, 24V, 220V hoặc 380V

* Nhược điểm

- Dễ bị chập cháy do hoạt động lâu dẫn đến nhiệt quá tải ở cuộn coil

- Không có tiêu chuẩn chống cháy nổ đối với các dòng có nguồn điện cao

7. Ứng dụng của van điện từ

Với những ưu điểm nổi bật cùng giá thành hợp lý hướng đến người sử dụng, vì thế mà van điện từ khí nén được ứng dụng trong rất nhiều hệ thống đường ống, ngành nghề khác nhau như :

- Hệ thống đường ống dẫn khí trong công nghiệp: Lắp đặt trong các thiết bị máy hơi, lò sấy, máy giặt công nghiệp, quạt gió, hệ thống silo, sản xuất phụ gia…

- Hệ thống đường ống cấp thoát nước: Trong các nhà máy xử lý nước, phục vụ tưới tiêu trong nông nghiệp, bể chứa

- Phục vụ ngành công nghiệp đóng tàu, phòng cháy chữa cháy

- Lắp đặt trong các bộ truyền động khí nén tạo thành sản phẩm van bi điều khiển khí nén, van bướm điều khiển khí nén, van cổng dao điều khiển khí nén…

8. Các loại van điện từ chính hãng Festo - Đại lý Hùng Phát

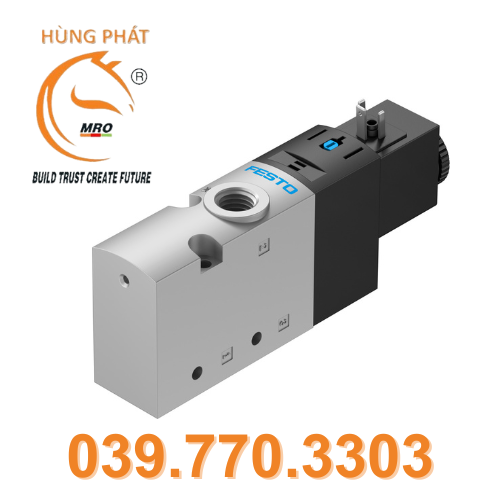

Van điện từ VUVS-L25-M32C-MD-G14-F8-1C1 - HÀNG CÓ SẴN

- Chức năng van: 3/2 đóng đơn ổn định - Kiểu vận hành: điện - Kích thước van: 26.5 mm - Lưu lượng định mức thông thường: 1000 l/min - Cổng nối làm việc bằng khí nén: G1/4 - Điện áp vận hành: 24V DC - Áp suất vận hành: 0.25 MPa ... 1 MPa - Nhiệt độ trung bình: -10 °C ... 60 °C - Trọng lượng sản phẩm: 297 g - Kết nối lỗ mở thông khí: không được gom - Vật liệu vỏ: Nhôm đúc áp lực sơn - Vật liệu con trượt pít tông: Hợp kim nhôm rèn - Vật liệu vít: Thép mạ, kẽm

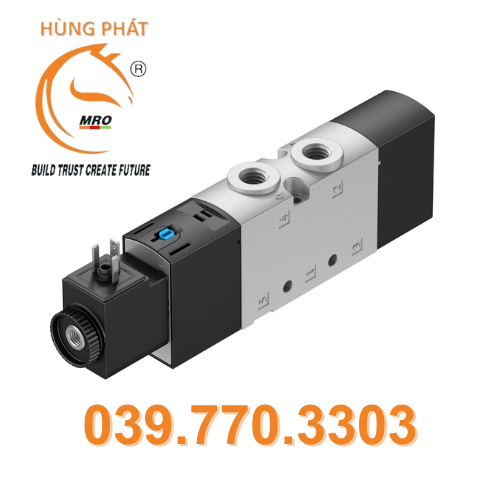

Van điện từ VUVS-L20-M52-AD-G18-F7-1C1 - HÀNG CÓ SẴN

- Chức năng van: 5/2, đơn ổn định - Loại kích hoạt: Điện - Kích thước van: 21 mm - Tốc độ dòng chảy danh nghĩa tiêu chuẩn: 700l/phút - Cổng làm việc khí nén: G1/8 - Điện áp hoạt động: 24V một chiều - Áp lực vận hành: 0.25 MPa ... 1 MPa - Áp lực vận hành: 2,5 thanh ... 10 thanh - Đường kính ngoài: 5,7mm - Nhiệt độ môi trường: -10°C ... 60°C - Trọng lượng sản phẩm: 222 gam - Vật liệu vỏ: Nhôm đúc áp lực sơn - Vật liệu con trượt pít tông: Hợp kim nhôm rèn - Vật liệu vít: Thép mạ, kẽm

Van điện từ VUVS-LK20-M52-AD-G18-1C1-S - HÀNG CÓ SẴN

- Chức năng van: 5/2, đơn ổn định - Kiểu vận hành: Điện - Kích thước van: 21 mm - Trọng lượng sản phẩm: 145 gam - Tốc độ dòng chảy danh nghĩa tiêu chuẩn: 550 l/phút - Cổng làm việc khí nén: G1/8 - Điện áp hoạt động: 24V một chiều - Áp lực vận hành: 0,15 MPa ... 0,8 MPa - Đường kính ngoài: 5,2mm - Nhiệt độ trung bình: - 5°C ... 50°C - Vật liệu vỏ: Hợp kim nhôm rèn - Vật liệu con trượt pít tông: Hợp kim nhôm rèn

Van điện từ VUVG-LK10-M52-AT-M5-1R8L-S - HÀNG CÓ SẴN

- Chức năng van: 5/2, đơn ổn định - Kiểu vận hành: điện - Kích thước van: 10mm - Trọng lượng sản phẩm: 45g - Tốc độ dòng chảy danh nghĩa tiêu chuẩn: 195 l/phút - Cổng làm việc khí nén: M5 - Điện áp hoạt động: 24V một chiều - Nhiệt độ trung bình: -5 °C ... 50 °C - Vật liệu của phớt: HNBR NBR - Vật liệu vỏ: Hợp kim nhôm rèn

Van điện từ VUVG-LK14-M52-AT-G18-1R8L-S - HÀNG CÓ SẴN

- Chức năng van: 5/2 đơn ổn định - Kiểu vận hành: Điện - Kích thước van: 14mm - Tốc độ dòng chảy danh nghĩa tiêu chuẩn: 660 l/phút - Cổng làm việc khí nén: G1/8 - Điện áp hoạt động: 24V một chiều - Nhiệt độ môi trường: -5 °C ... 50 °C - Trọng lượng sản phẩm: 65 g - Áp suất vận hành: 0.25 MPa ... 0.7 MPa - Vật liệu của phớt: HNBR NBR - Vật liệu vỏ: Hợp kim nhôm rèn

Van điện từ VUVS-LK25-M32C-AD-G14-1B2-S - HÀNG CÓ SẴN

- Chức năng van 3/2 đóng đơn ổn định - Kiểu vận hành: điện - Kích thước van: 26.5 mm - Lưu lượng định mức thông thường 1000 l/min - Cổng nối làm việc bằng khí nén: G 1/4 - Điện áp vận hành: 24V DC - Áp suất vận hành: 0.15 MPa ... 0.8 MPa - Nhiệt độ trung bình: -5 °C ... 50 °C - Vật liệu của phớt: HNBR - NBR - Vật liệu vỏ: Hợp kim nhôm rèn - Vật liệu con trượt pít tông: Hợp kim nhôm rèn

Van điện từ VUVS-LK25-M52-AD-G14-1B2-S - HÀNG CÓ SẴN

- Chức năng van: 5/2 đơn ổn định - Kiểu vận hành: điện - Kích thước van: 26.5 mm - Lưu lượng định mức thông thường: 1000 l/min - Cổng nối làm việc bằng khí nén: G1/4 - Điện áp vận hành: 24V DC - Áp suất vận hành: 0.15 MPa ... 0.8 MPa - Nhiệt độ trung bình: -5 °C ... 50 °C - Trọng lượng sản phẩm: 250 g - Vật liệu vỏ: Hợp kim nhôm rèn - Vật liệu con trượt pít tông: Hợp kim nhôm rèn

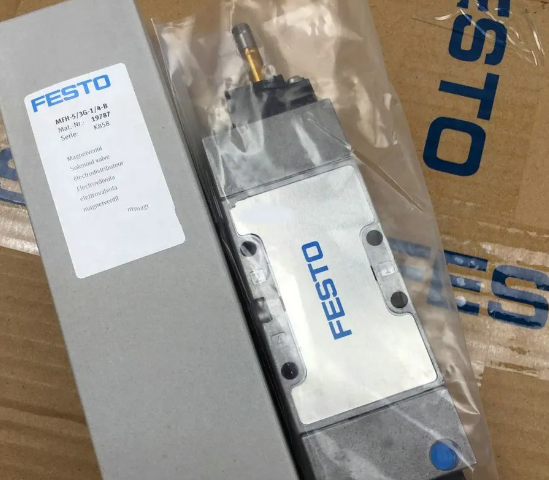

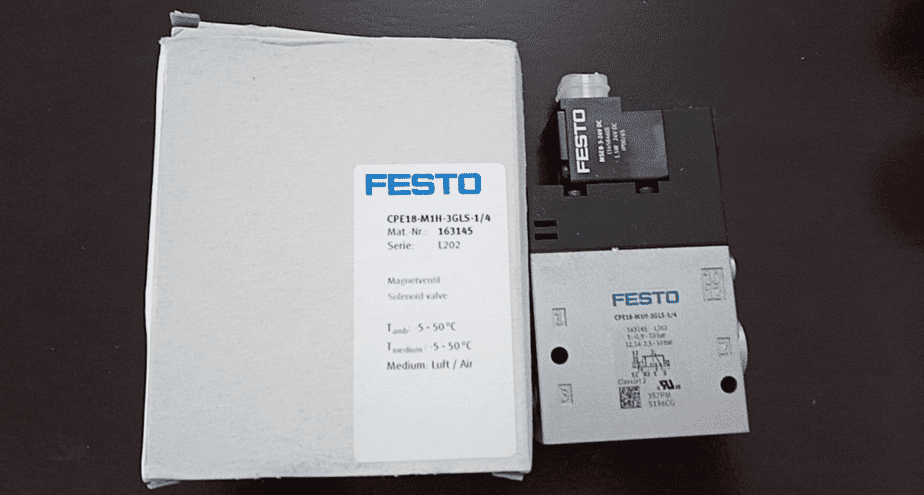

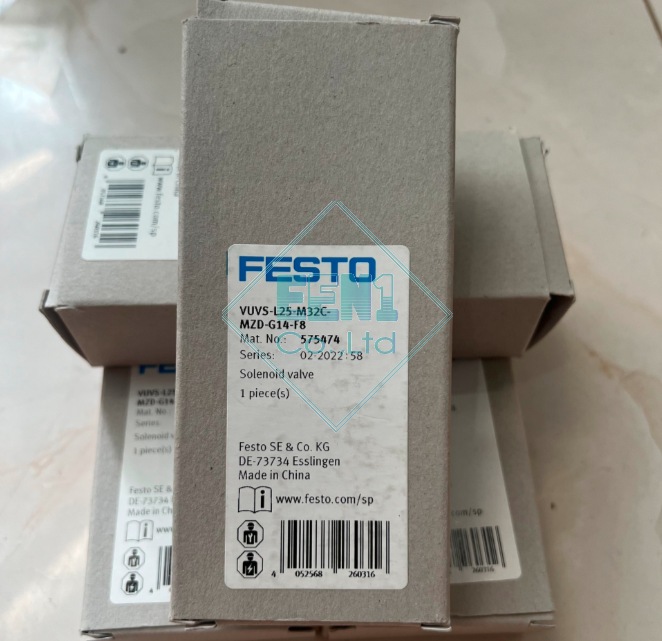

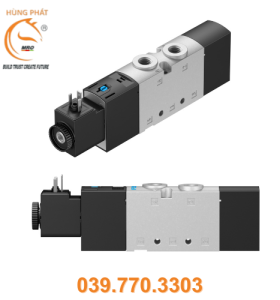

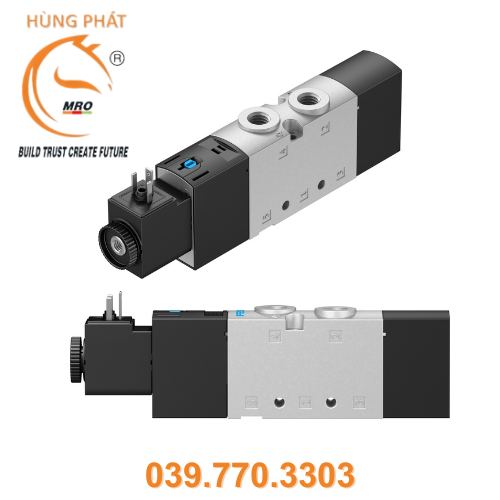

9. Hình ảnh thực tế của van điện từ

10. Nên mua van điện từ ở đâu giá tốt, chính hãng ở đâu?

Khi mua hàng tại Hùng Phát, quý khách sẽ được báo giá sản phẩm cụ thể với mức giá cạnh tranh nhất trên thị trường.

Chúng tôi tự hào trở thành nhà phân phối của Festo - Một thương hiệu nổi tiếng đến từ Đức trong ngành khí nén

Chúng tôi luôn đảm bảo về chất lượng sản phẩm tốt và cam kết chính hãng 100%

Thông tin trên là những thông tin chi tiết về sản phẩm VAN ĐIỆN TỪ FESTO. Nếu quý khách có nhu cầu báo giá van điện từ hay các dòng van khác tại Hùng Phát. Vui lòng liên hệ Hotline 0397703303 để được tư vấn sản phẩm phù hợp với nhu cầu sử dụng của mình.
