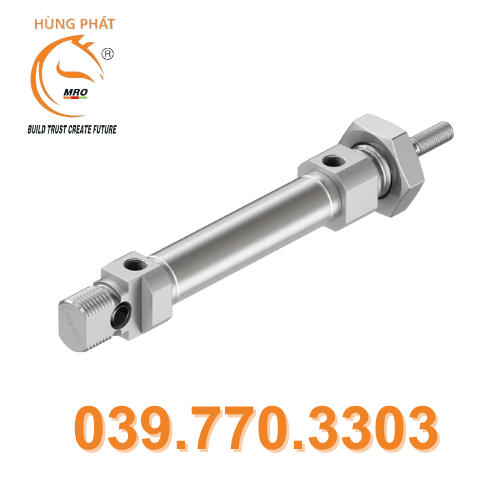

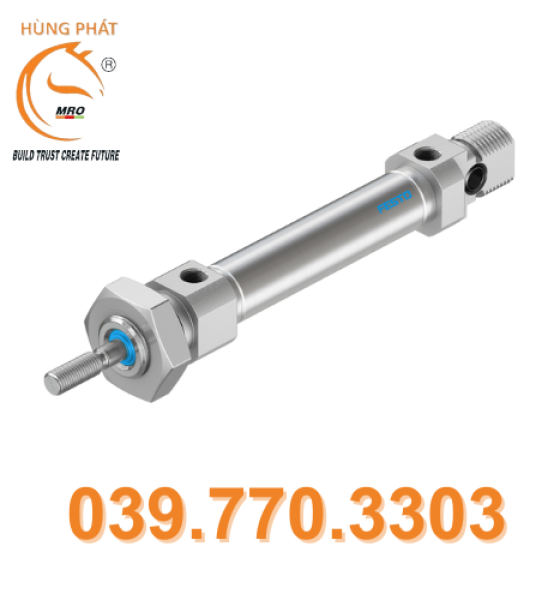

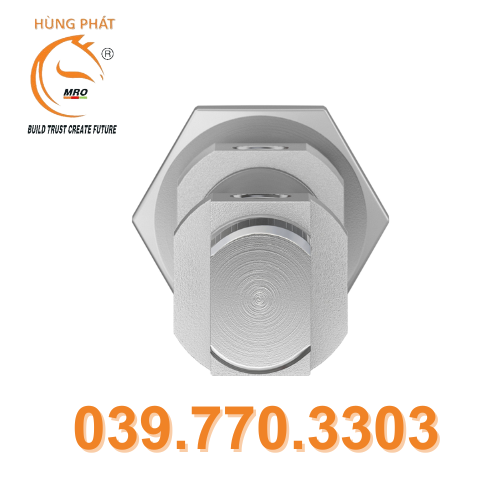

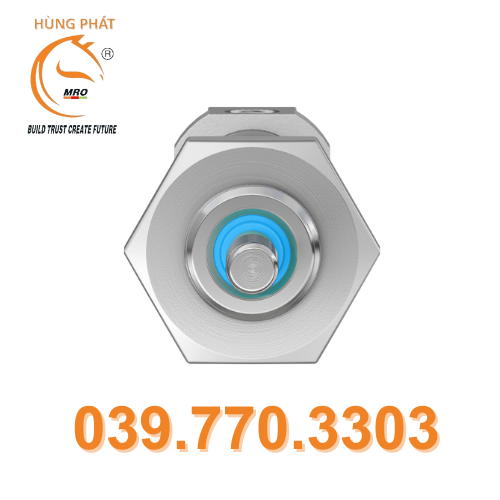

Tên sản phẩm: Xi lanh DSNU-10-25-P-A
Thương hiệu : Festo
Xuất xứ : Đức
Chức năng: nén khí quan trọng trong các máy móc sản xuất
*** Sản phẩm ngoài quy cách: xin vui lòng liên hệ: 039.770.3303
CÔNG TY TNHH THƯƠNG MẠI VÀ DỊCH VỤ KỸ THUẬT HÙNG PHÁT – HUNG PHAT MRO chuyên cung cấp các mặt hàng vật tư phụ tùng công nghiệp, mro, spare part, indirect purchase.
Quý khách quan tâm vui lòng liên hệ Hotline 039.770.3303 để được tư vấn sản phẩm, hỗ trợ báo giá và mua bán vật tư phụ tùng công nghiệp, vật tư sản xuất, mro purchase, spare part, indirect purchasing, indirect procurement.
795.384 đ
XI LANH TIÊU CHUẨN DSNU-10-25-P-A - CHÍNH HÃNG FESTO - HÀNG CÓ SẴN
1) Xi lanh khí nén là gì?
Xi lanh khí nén hay xi lanh khí, là thiết bị cơ học tạo ra lực bằng cách sử dụng năng lượng từ không khí có áp suất. Các thiết bị này bao gồm một piston, thanh piston và xi lanh. Áp suất bên trong xi lanh tăng lên khi không khí đi vào một bên của xi lanh. Sự gia tăng áp suất bên trong làm cho piston chuyển động theo một hướng nhất định. Thanh piston truyền lực phát triển đến vật cần chuyển động.
2) Cấu tạo của xi lanh khí nén DSNU
Xi lanh khí nén có cấu tạo gồm các bộ phận chính như sau:
- Thân trụ (barrel)
- Piston
- Trục piston (piston rod)
- Lỗ cấp khí (cap-end port)
- Lỗ thoát khí (rod-end port)
3) Đặc điểm của xi lanh khí nén DSNU
- Thiết kế nhỏ gọn, giúp tiết kiệm không gian trong các ứng dụng
- Có nhiều loại cấu trúc và kích thước khác nhau
- Có khả năng làm việc ở áp suất khí nén cao, thực hiện nhiều tác vụ cần áp suất mạnh
- Có khả năng hoạt động 2 chiều đẩy và kéo giúp tạo sự linh hoạt trong việc sử dụng ứng dụng khác nhau
- Chúng có thể được điều khiển bởi van khí nén hoặc hệ thống tự động hóa để thực hiện các tác vụ cụ thể\
4) Một số ứng dụng cơ bản của xi lanh khí nén
Hiện nay, trên các trang thông tin đại chúng nói rất nhiều về cửa thông minh, nó chính là một phần ứng dụng của xi lanh khí nén.
Ví dụ: Cửa trên xe bus: xi lanh khí nén được ứng dụng để đóng mở cửa. Khi ta bấm nút (xi lanh hoạt động) thì piston sẽ thu lại hoặc đẩy ra để mở và đóng cửa xe
Một ví dụ nữa về cửa tự động tại các siêu thị hoặc các tòa chung cư thông minh. Khi ta đứng trước cửa - tức lúc đó cảm biến phát hiện người thì xi lanh sẽ hoạt động điều khiển piston hoạt động để đóng, mở cửa.
Ví dụ đơn giản là tại các nhà máy đóng gói bánh kẹo, khi dây chuyển sản xuất hoạt động, tại vị trí được lắp đặt xi lanh khí nén khi thấy sản phẩm thì cánh tay máy sẽ được piston điều khiển đẩy ra hoặc thu về để giữ sản phẩm và đưa vào các công đoạn tiếp theo.
Chúng ta có thể gặp xi lanh khí nén rất nhiều trong các máy cẩu, máu xúc, máy ủi hoặc các loại máy móc có công dụng di chuyển vật nặng.
5) Thông số kỹ thuật
Hành trình | 25 mm |
Ø pít tông | 10 mm |
Ren thanh pít tông | M4 |
Đệm | Các vòng / tấm đệm đàn hồi ở cả hai đầu |
Vị trí lắp đặt | bất kì |
Tuân theo tiêu chuẩn |
CETOP RP 52 P và ISO 6432 |
Đầu thanh piston | Ren ngoài |
Cấu trúc xây dựng | Pít tông/ Cần piston/ Thân vỏ xy lanh |
Áp suất vận hành | 0.15 MPA ... 1 MPA |
Nguyên tắc vận hành | tác động kép |
Môi chất vận hành | Khí nén theo ISO 8573-1:2010 [7:4:4] |
Lưu ý về môi chất vận hành/điều khiển | Có thể hoạt động bằng dầu (cần thiết cho hoạt động tiếp theo) |
Lớp chống ăn mòn KBK | 2 - bị ăn mòn vừa phải |
Tuân thủ LABS | VDMA24364-B1/B2-L |
Loại phòng sạch | Loại 6 theo ISO 14644-1 |
Nhiệt độ môi trường xung quanh | -20 °C ... 80 °C |
Năng lượng va chạm ở các vị trí cuối | 0.05 J |
Lực lý thuyết ở mức 0,6 MPa (6 bar, 87 psi), dòng hồi | 39.6 N |
Lực theo lý thuyết tại 0,6 MPa (6 bar, 87 psi), luồng | 47.1 N |
Khối lượng di chuyển ở hành trình 0 mm | 8.5 g |
Khối lượng di chuyển bổ sung trên mỗi hành trình 10 mm | 1 g |
Trọng lượng cơ bản ở hành trình 0 mm | 37.3 g |
Trọng lượng bổ sung cho mỗi hành trình 10 mm | 2.7 g |
Kiểu gắn | với phụ kiện |
Cổng nối khí nén | M5 |
Ghi chú vật liệu | Tuân thủ RoHS |
Vật liệu phủ | Hợp kim nhôm rèn / anốt hóa không màu |
Vật liệu của phớt | NBR / TPE-U (PU) |
Vật liệu thanh piston | thép không gỉ hợp kim cao |
Vật liệu vỏ xy lanh | thép hợp kim không gỉ |
