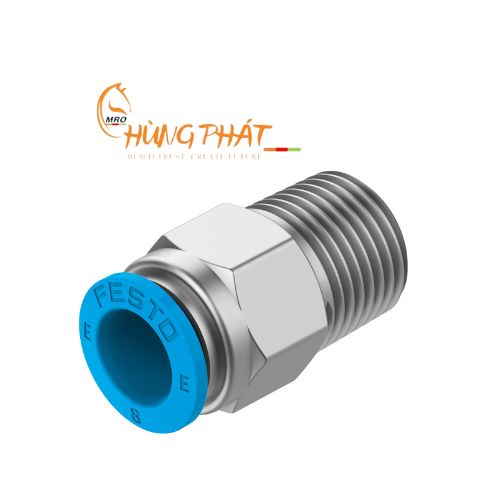

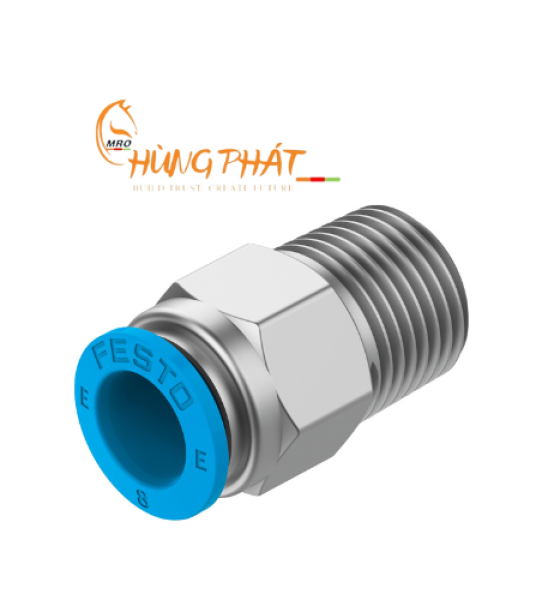

Đầu nối NPQE - D - R14 - Q8 - P10 - Festo Hùng Phát

Với sự phát triển của nền công nghệ như hiện nay, sự đa dạng về thiết bị máy móc nên đầu nối nhanh khí nén có cấu tạo theo nhiều kích thích và kiểu dáng khác nhau. Nhưng hiểu đơn giản đầu nối khí nén là một thiết bị để liên kết giữa một đầu ren với đường ống khí nén.

Đầu nối có cấu tạo đơn giản, cơ chế hoạt động không phức tạp nhưng cần yêu cầu cao về chất liệu chế tạo. Đầu nối thường được làm bằng niken, chống ăn mòn và ngăn cản sự ô nhiễm hiệu quả.

1) Đầu nối là gì? – Festo Hùng Phát

Đầu nối khí nén NPQE là sản phẩm quen thuộc, đa dạng ứng dụng là thiết bị có cấu tạo khá đơn giản, được dùng lắp đặt vào linh kiện khí nén nhằm để liên kết với những thiết bị khí nén như các loại ống như PU, PE, PA,… và những thiết bị dẫn động khí nén khác.

2) Tác dụng của đầu nối NPQE - D - R14 - Q8 - P10

Đầu nối khí nén giúp cho phần nguồn được nối chắc chắn với phần ống dẫn, cấu tạo đơn giản nên đầu nối giúp giảm áp lực trong quá trình truyển tải năng lượng và ngăn chặn sự rỏ rỉ, làm giảm đi gánh nặng cho ống dẫn, đảm bảo độ bền cho ống dẫn và các thiết bị khí nén . Ngoài ra các bộ phận có trong cấu tạo của đầu nối khí nén cũng có thể dùng để tái sử dụng.

3) Đặc điểm của đầu nối NPQE - D - R14 - Q8 - P10

- Thích hợp dùng cho nhiều loại ống khác nhau

- Dễ dàng lắp đặt và sửa chữa

- Thiết kế đơn giản, nhẹ, gọn

4) Dữ liệu kĩ thuật

Kích thướcTiêu chuẩn

Chiều rộng định mức 6 mm

Loại đệm kín trên ngõng vặn vítLớp bọc

Vị trí lắp đặtbất kì

Thiết kếdạng thẳng

Kích cỡ gói10

Cấu trúc xây dựngNguyên tắc đẩy-kéo

Áp suất vận hành của khoảng nhiệt độ hoàn chỉnh-0.095 MPa ... 0.8 MPa

Áp suất vận hành của khoảng nhiệt độ hoàn chỉnh-0.95 bar ... 8 bar

Áp suất vận hành của khoảng nhiệt độ hoàn chỉnh-13.775 psi ... 116 psi

Môi chất vận hànhKhí nén theo ISO 8573-1:2010 [7:4:4]

Lưu ý về môi chất vận hành/điều khiểnCó thể hoạt động bằng dầu

Lớp chống ăn mòn KBK1 - ứng suất ăn mòn thấp

Tuân thủ LABSVDMA24364 Vùng III

Loại phòng sạchLoại 4 theo ISO 14644-1

Nhiệt độ môi trường xung quanh-5 °C ... 60 °C

trọng lượng sản phẩm13.08 g

Kiểu gắnỔ cắm lục giác ngoài SW14 Ổ cắm lục giác SW6

Cổng nối khí nén 1:Ren ngoài R1/4

Cổng nối khí nén 2:đối với ống mềm bên ngoài Ø 8 mm

Màu vòng nhảmàu xanh dương

Ghi chú vật liệuTuân thủ RoHS

Vật liệu vỏĐồng thau, mạ niken

Vật liệu vòng bít renPTFE

Vật liệu vòng nhảPOM

Vật liệu vòng đệm kín ống mềmNBR

Đoạn kẹp ống vật liệuThép không gỉ
